Praktický sprievodca výberom pätiek a kotiev pre altánky či pergoly

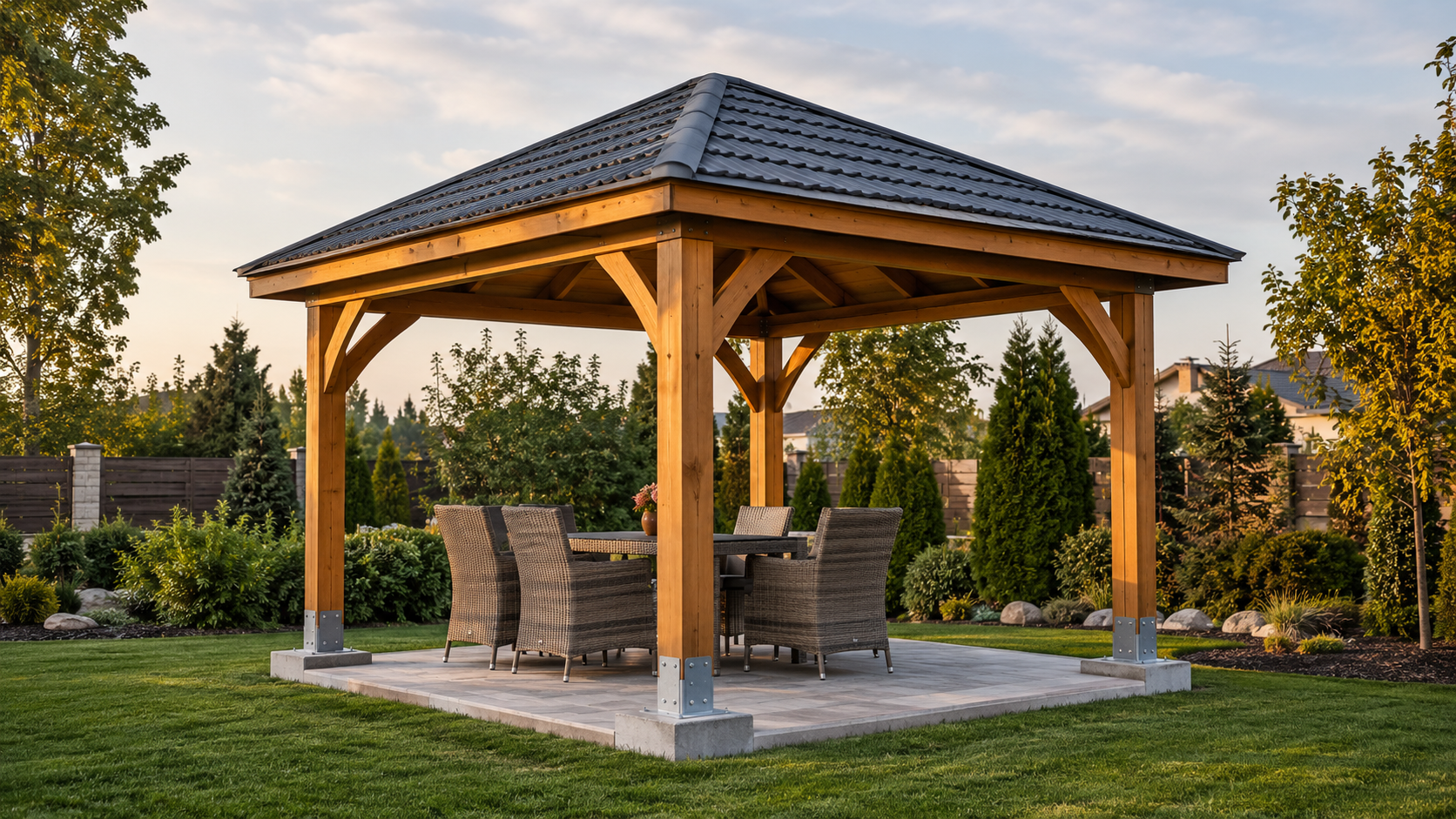

Pri stavbe altánku alebo pergoly sa najviac pozornosti často venuje drevu, streche a výslednému vzhľadu. O stabilite a životnosti konštrukcie však rozhoduje najmä to, čo zostáva pri zemi – správne zvolené kotviace pätky a upevnenie do podkladu. Pätka oddeľuje drevený stĺp od vlhkosti a prenáša zaťaženie do základu. Mechanická oceľová kotva alebo skrutka do betónu potom zabezpečuje pevné spojenie pätky s betónom.
Univerzálne riešenie neexistuje. Inak sa kotví ľahká otvorená pergola, inak zastrešený altánok a inak konštrukcia na mieste vystavenom silnému vetru. V tomto sprievodcovi si vysvetlíme, čo treba pred nákupom skontrolovať a ktoré riešenie dáva pri bežnej záhradnej stavbe zmysel.
Čo si ujasniť pred začatím
Najprv si overte, do čoho budete kotviť. Pevná betónová doska alebo samostatná základová pätka poskytuje iné podmienky než dlažba uložená v štrku. Samotná dlažobná kocka spravidla nie je nosným základom. Kotva má byť osadená do dostatočne pevného, súdržného betónu a nie iba do vrchnej nášľapnej vrstvy.
Rozhoduje aj veľkosť a umiestnenie stavby
Zohľadnite rozmery pergoly, hmotnosť strechy, rozstup stĺpov, pôsobenie vetra a prípadné snehové zaťaženie. Zastrešená pergola sa pri vetre správa ako plocha, na ktorú môže pôsobiť výrazný vztlak. Pri väčšej stavbe, neobvyklom podklade alebo exponovanom mieste je bezpečné riešenie konzultovať so statikom.
Najprv si rozkreslite presnú polohu všetkých stĺpov a skontrolujte pravé uhly aj uhlopriečky. Posunutá pätka sa po vytvrdnutí betónu alebo vyvŕtaní otvorov opravuje podstatne ťažšie.
Ako vybrať kotviacu pätku
Kotviace pätky držia stĺp v správnej polohe, prenášajú sily do základu a pomáhajú oddeliť drevo od mokrého povrchu. Pätku vyberajte podľa prierezu stĺpa, typu podkladu, spôsobu montáže a povrchovej úpravy. Spoj má mať aj dostatočnú bočnú tuhosť; samotná pätka nenahrádza zavetrenie celej konštrukcie.
Pätky na priskrutkovanie

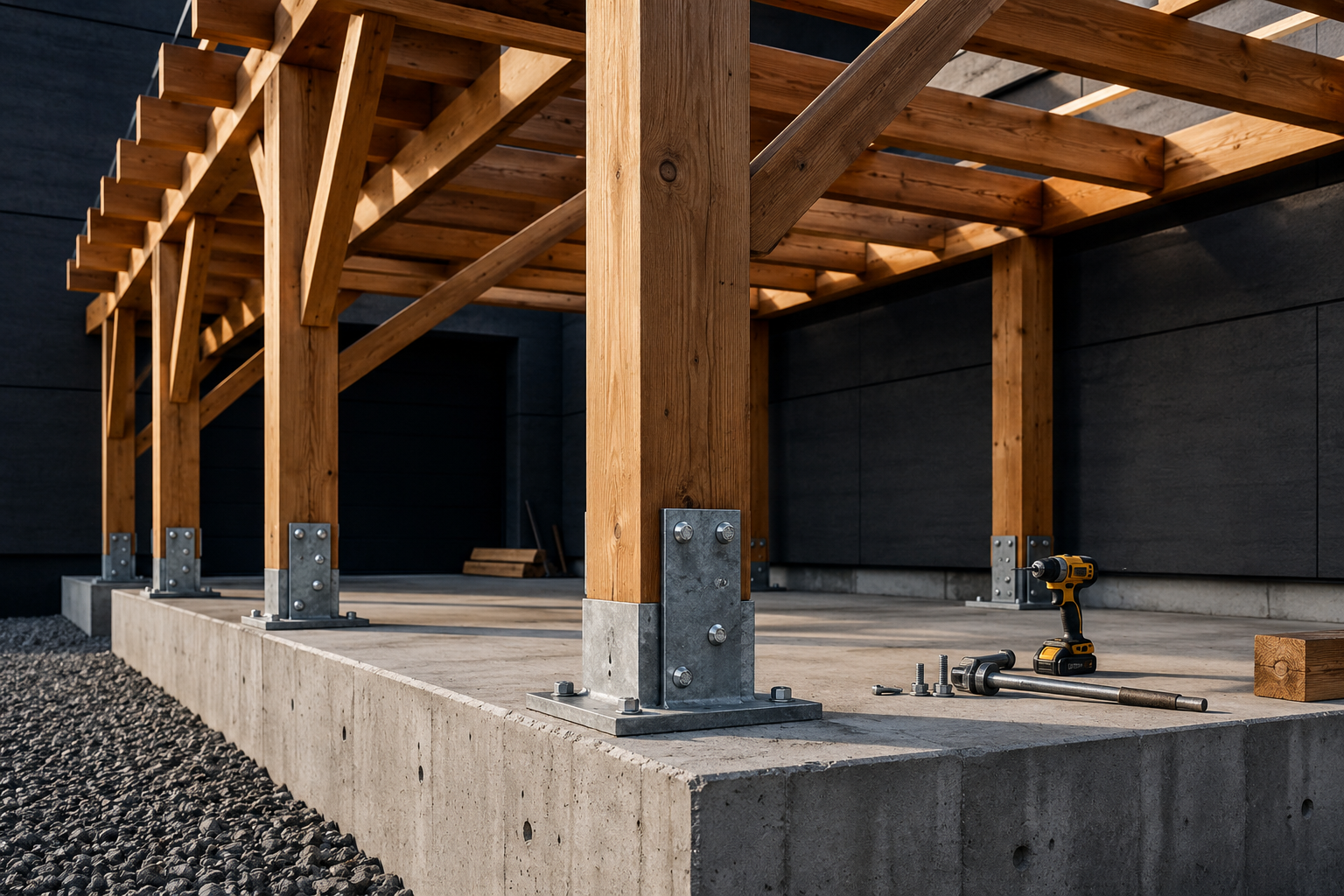

Majú spodnú platňu s otvormi a montujú sa na hotový betón. Ich výhodou je presné rozmeranie po vytvrdnutí základu a jednoduchšia výmena. Pevnosť výsledku závisí od kvality betónu, vzdialenosti otvorov od okraja a správne zvolených kotiev.
Pätky na zabetónovanie a nastaviteľné pätky
Pätky na zabetónovanie sa osádzajú pri príprave základu a vytvárajú pevné spojenie bez dodatočného vŕtania. Musia sa však veľmi presne vyrovnať. Nastaviteľné pätky uľahčujú doladenie výšky alebo šírky pre konkrétny stĺp. Nastaviteľnosť je praktická pri nerovnostiach, no pätka musí byť po nastavení riadne zaistená.
| Riešenie | Vhodný podklad | Výhoda | Na čo si dať pozor |
|---|---|---|---|
| Pätka s platňou | Vyzretý betón | Presná dodatočná montáž | Správna kotva a odstup od hrany |
| Pätka na zabetónovanie | Nový betónový základ | Pevné priame osadenie | Presnosť polohy pred betonážou |
| Nastaviteľná pätka | Betón podľa vyhotovenia | Doladenie výšky alebo šírky | Zaistenie a únosnosť systému |
Mechanické oceľové kotvy do betónu

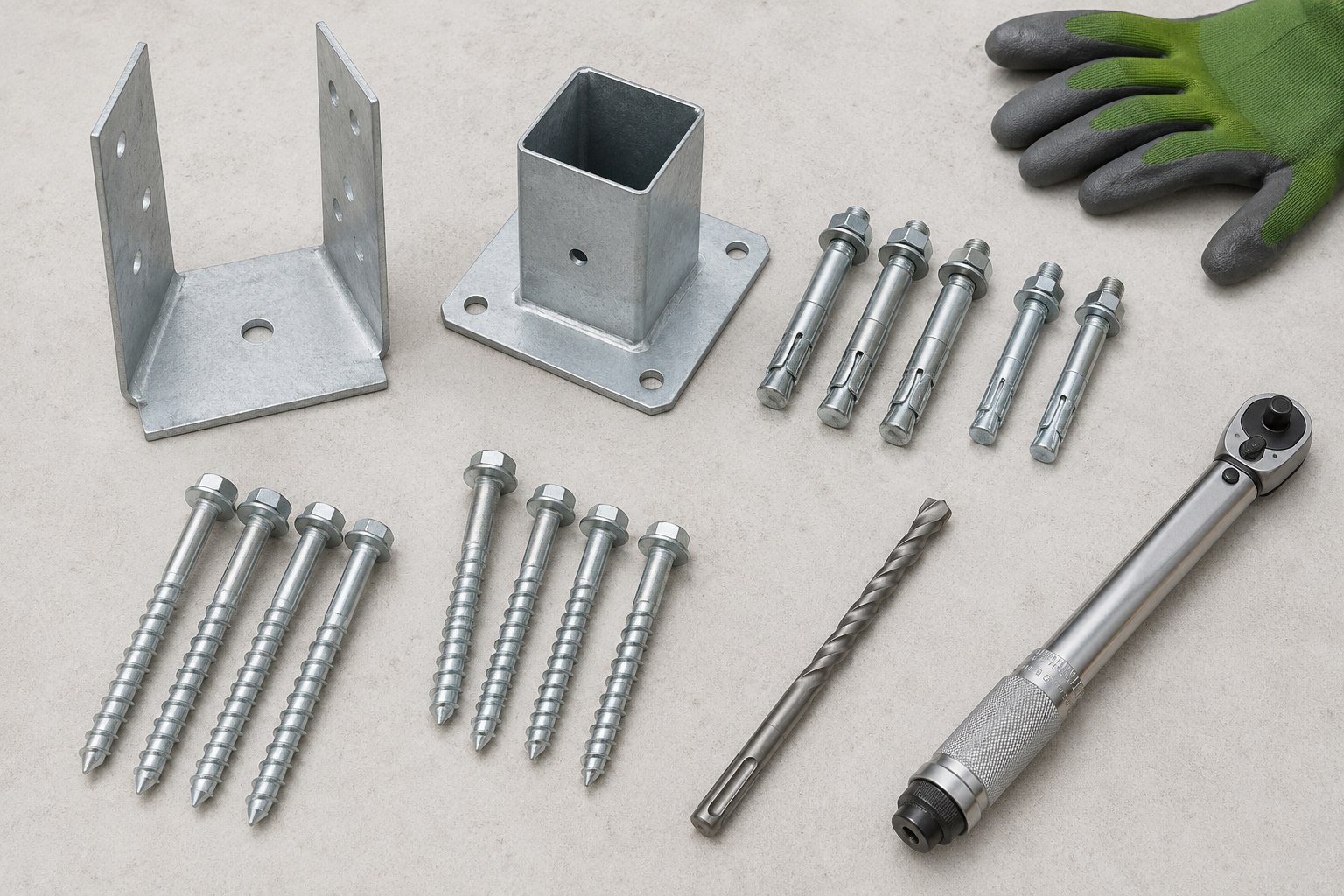

Mechanické oceľové kotvy sa po osadení v pripravenom otvore rozopnú alebo iným mechanickým spôsobom zachytia v betóne. Často sa používajú na upevnenie oceľovej platne kotviacej pätky. Pri výbere nestačí sledovať iba priemer závitu. Dôležitá je trieda a stav betónu, hĺbka kotvenia, hrúbka upevňovaného dielu, rozstupy kotiev a vzdialenosť od okraja.

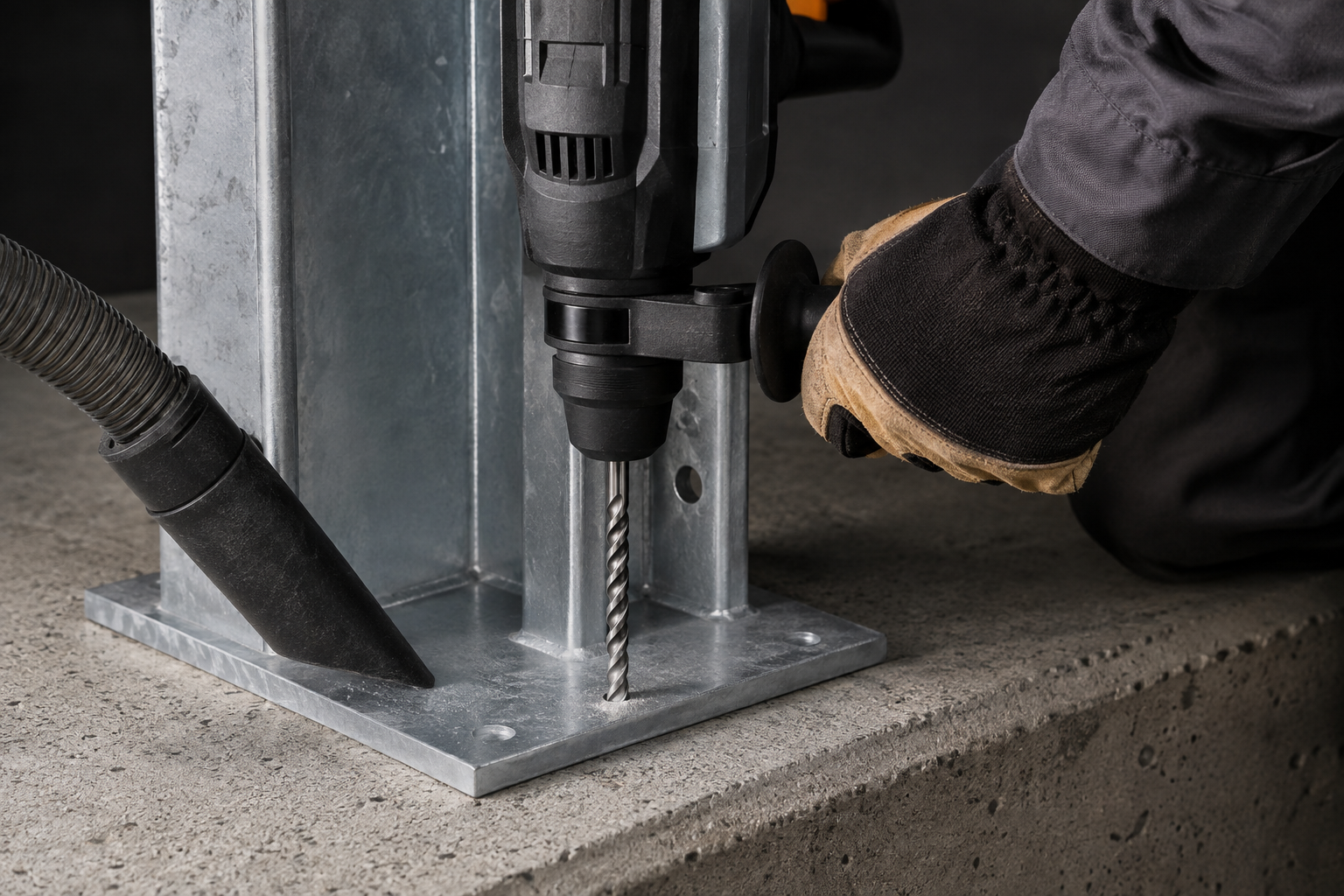

Otvor vyvŕtajte v priemere a hĺbke určenej výrobcom. Odstráňte z neho vrtnú múčku a kotvu uťahujte predpísaným momentom. Príliš slabé utiahnutie nemusí kotvu správne aktivovať, príliš silné môže poškodiť kotvu alebo podklad. Do popraskaného betónu používajte iba riešenie, ktoré je na také použitie určené.
Nevŕtajte otvory príliš blízko hrany betónovej pätky. Rozperná kotva vytvára v podklade tlak a pri nedostatočnej okrajovej vzdialenosti môže betón odštiepiť. Vždy dodržte údaje výrobcu konkrétnej kotvy.
Skrutky do betónu ako praktická alternatíva
Skrutky do betónu vytvárajú pri zaskrutkovaní závit priamo v predvŕtanom otvore. Montáž môže byť rýchla a pri vhodnom výrobku umožňuje menšie rozpínacie pôsobenie než klasická rozperná kotva. To však neznamená, že možno ľubovoľne zmenšiť odstup od hrany.
Treba dodržať predpísaný priemer vrtáka, účinnú hĺbku kotvenia, spôsob čistenia otvoru a montážny postup. Mechanickú kotvu ani skrutku do betónu nevyberajte iba podľa toho, ktorá sa zmestí do otvoru v pätke. Rozhodujú parametre celého spoja.
Odporúčaný postup kotvenia
- Pripravte nosný základ. Betón musí mať vhodné rozmery, kvalitu a musí byť dostatočne vyzretý.
- Rozmerajte polohu pätiek. Skontrolujte osi stĺpov, pravé uhly, uhlopriečky a odstupy od hrán.
- Označte a vyvŕtajte otvory. Použite priemer a hĺbku podľa zvoleného kotviaceho prvku.
- Otvory dôkladne vyčistite. Prach môže zhoršiť osadenie aj únosnosť kotvenia.
- Namontujte pätku. Kotvy alebo skrutky uťahujte spôsobom a momentom predpísaným výrobcom.
- Osadenie stĺpa a spojovacieho materiálu. Stĺp vyrovnajte a použite otvory aj spojovacie prvky určené pre danú pätku.
- Doplňte zavetrenie. Šikmé vzpery a správne navrhnuté spoje bránia vychyľovaniu konštrukcie.
Najčastejšie chyby pri kotvení pergoly
- kotvenie iba do dlažby alebo tenkej nenosnej vrstvy,
- použitie náhodne zvolenej kotvy bez overenia podkladu a zaťaženia,
- nedostatočné vyčistenie vyvŕtaného otvoru,
- malá vzdialenosť kotvy od okraja betónu,
- uloženie dreveného stĺpa priamo na mokrý betón,
- zanedbanie zavetrenia a spoliehanie sa iba na pätky,
- použitie spojovacieho materiálu bez vhodnej ochrany do exteriéru.
Správne kotvenie vzniká kombináciou pevného základu, vhodnej pätky, správne dimenzovanej kotvy a presnej montáže. Ak všetky prvky spolupracujú, pergola alebo altánok zostanú stabilné a drevené stĺpy budú lepšie chránené pred vlhkosťou.
FAQ – časté otázky o kotvení altánkov a pergol
Môžem kotviacu pätku upevniť priamo do zámkovej dlažby?
Samotná dlažba zvyčajne nie je vhodný nosný základ. Kotvenie by malo prechádzať do navrhnutého betónového základu pod ňou alebo sa má použiť samostatná betónová pätka.
Je lepšia mechanická kotva alebo skrutka do betónu?
Obe riešenia môžu byť správne. Výber závisí od betónu, zaťaženia, okrajových vzdialeností, pätky a parametrov konkrétneho výrobku. Rozhodujú technické údaje, nie iba typ kotvy.
Musí byť drevený stĺp nad úrovňou betónu?
Áno, oddelenie dreva od povrchu, na ktorom sa môže držať voda, pomáha obmedziť dlhodobé vlhnutie. Konkrétna medzera závisí od konštrukcie pätky a detailu odvodu vody.
Koľko kotiev treba na jednu pätku?
Použite počet a rozmiestnenie otvorov určené výrobcom pätky, ale zároveň overte parametre kotiev a základu. Nie každý otvor musí automaticky znamenať rovnakú únosnosť celého spoja.
Kedy je potrebný statik?
Najmä pri veľkej alebo zastrešenej konštrukcii, exponovanom mieste, neistom podklade či neštandardnom riešení. Statický návrh zohľadní vietor, sneh, geometriu aj prenos síl do základov.
